Anwendungsbeispiele für Sicherungsringe
Ingenieure aus so verschiedenen Bereichen wie Raumfahrt, Automobilindustrie, Medizintechnik, Landwirtschaft oder Petrochemie verwenden China Wave Spring Ringe, die exakt auf ihre Bedürfnisse ausgelegt sind. Hier zeigen wir Ihnen einige der beliebtesten Anwendungen von China Wave Spring Spirolox Sicherungsringen, Schappringen und Hoopsters. Die flexible Organisation unserer Produktion macht es m"oglich eine Feder, die genau Ihren Anforderungen entspricht, zu fertigen. Ein China Wave Spring Ingenieur wird Sie gerne unterstützen, wenn es darum geht den idealen Ring für Ihre Anwendung zu entwerfen.

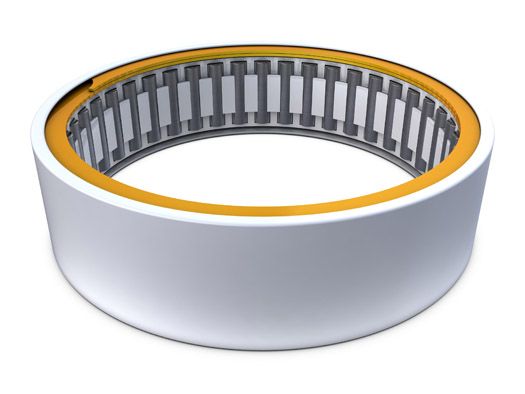

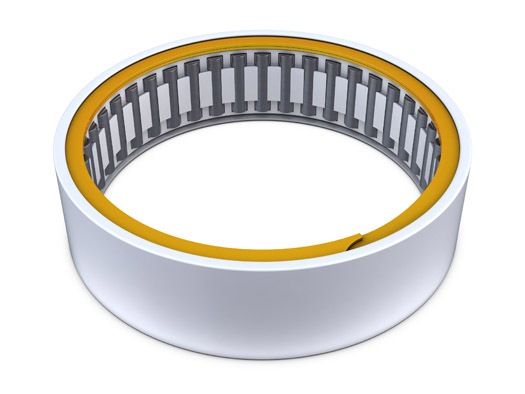

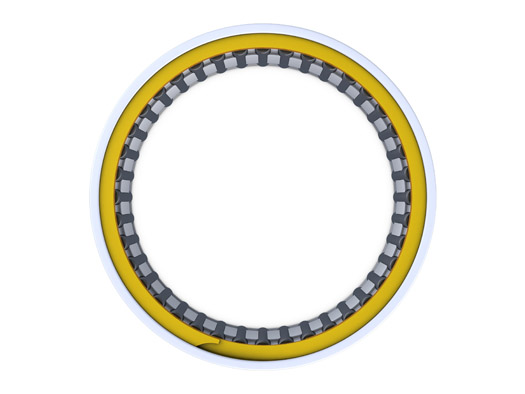

Nadellager
Speziell für die Bewegung in einer geringen Nuttiefe entwickelt, sichert dieser Spirolox(R) Sicherungsring den Nadellagerk"afig innerhalb des Geh"auses und ersetzt dabei die zuvor unzuverl"assige Walzprofilierung des Geh"auses.

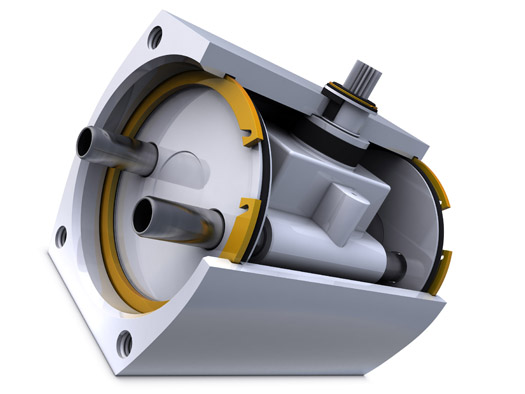

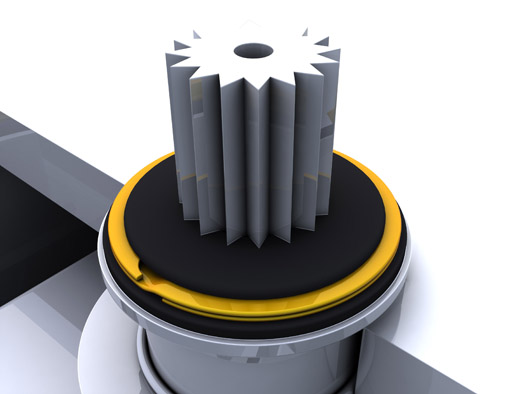

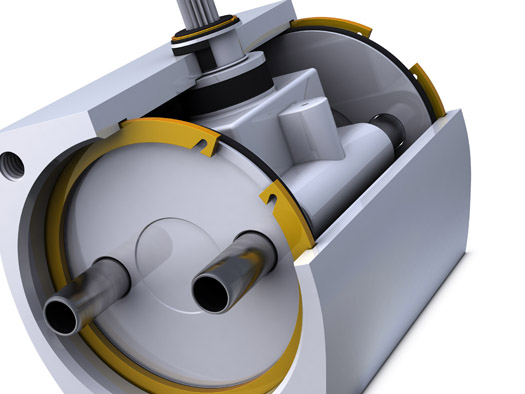

Stellventil
Es wurde ein China Wave Spring Schnappring ausgew"ahlt, um hohe, stossartige Axialbelastungen aufnehmen zu k"onnen. Die Ringe weisen spezielle Entfernungskerben auf, die einen einfachen Ein- und Ausbau mit einem geeigneten Werkzeug erm"oglichen. Sie sind für eine hohe Lastaufnahme konzipiert.

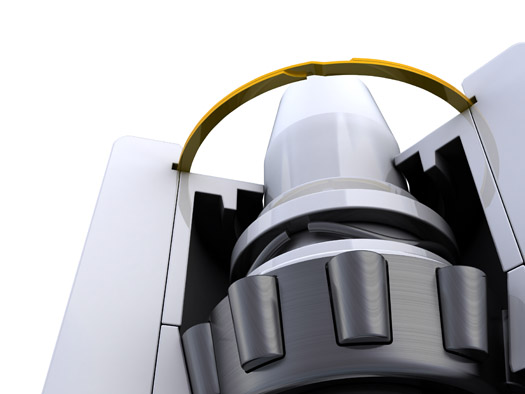

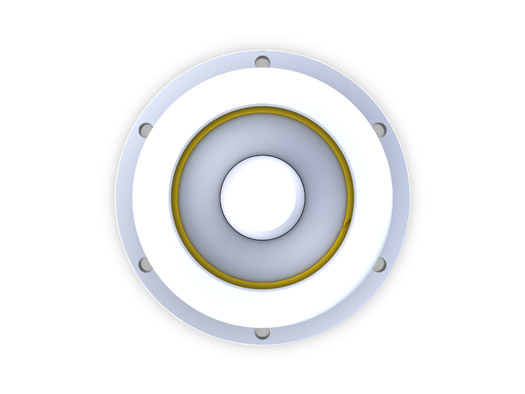

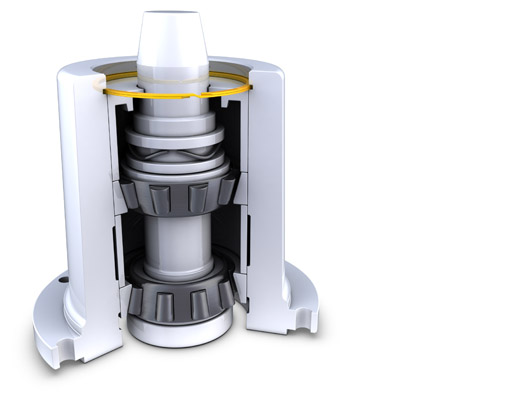

Axialkolbenpumpe
Das Lager und die Spindel der Axialkolbenpumpe werden durch einen Spirolox(R) Sicherungsring im Geh"ause fixiert. Mit den Entfernungskerben kann die Einheit schnell für Reparaturen oder Modifikationen demontiert werden.

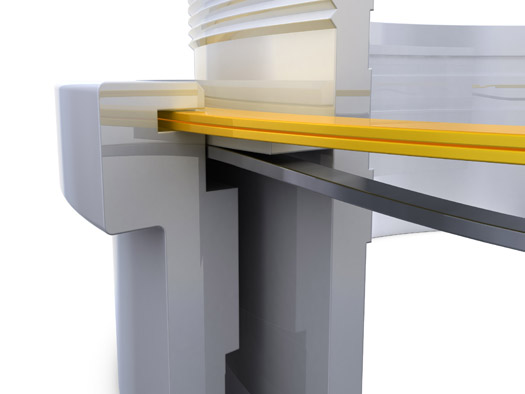

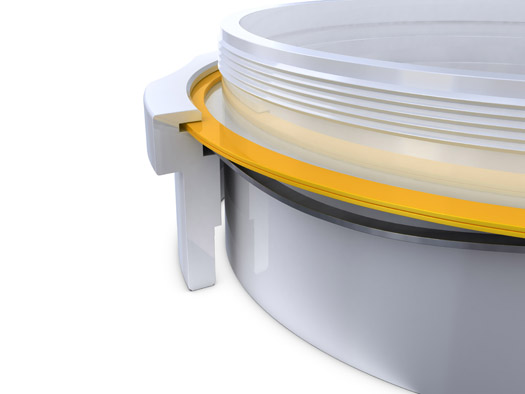

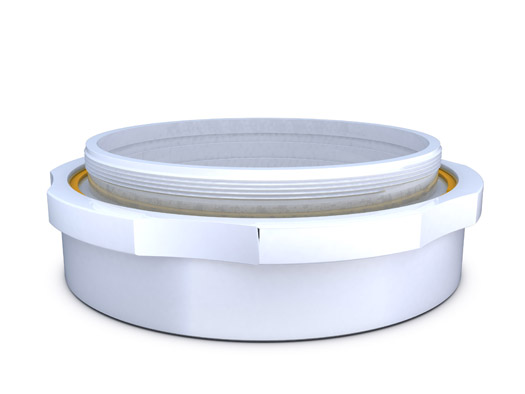

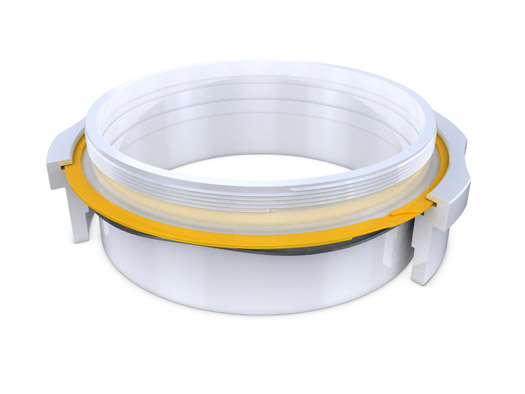

Elektrische Kupplung
Mit einer Kombination aus Spirolox(R) Sicherungsringen und Wellenfedern k"onnen die Komponenten der elektrischen Kupplung sich unabh"angig voneinander drehen.

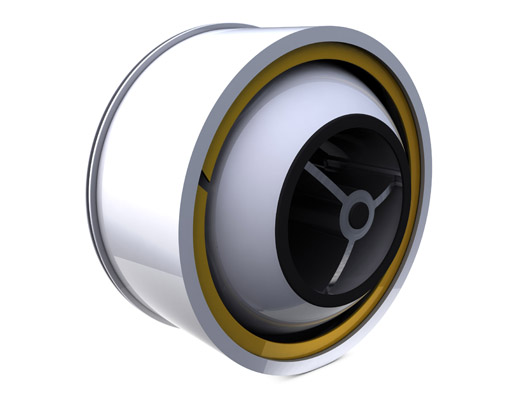

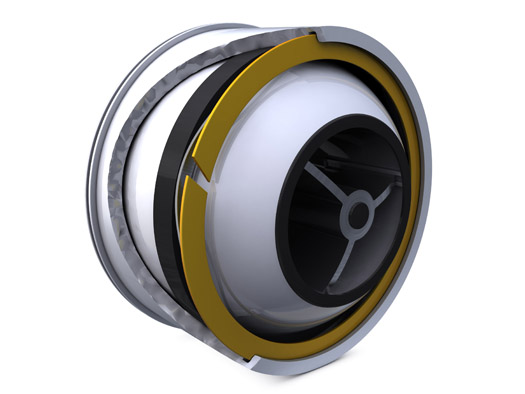

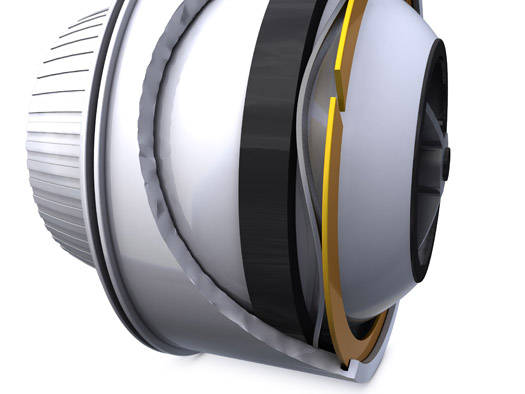

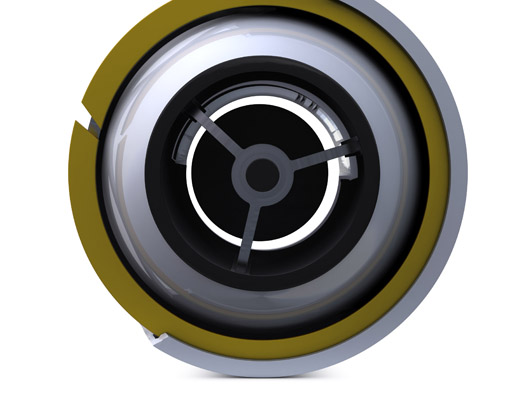

Luftdüse
Der einlagige Sicherungsring der leichten Serie passt genau in die Nut des Plastikgeh"auses der Luftdüse. Die Ringenden n"ahern sich beim Einbau so stark aneinander an, dass eine fast komplette 360 Grad Auflagefl"ache gew"ahrleistet ist.

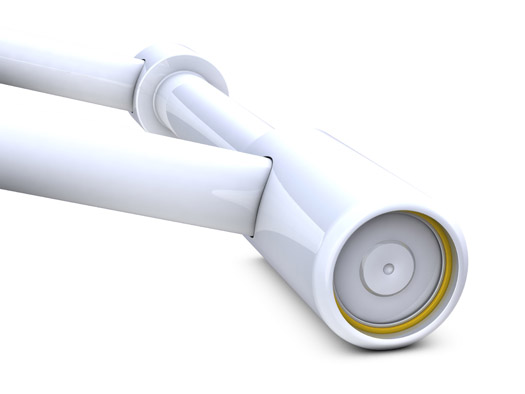

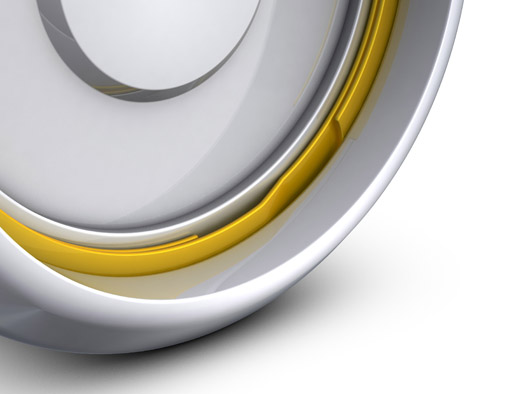

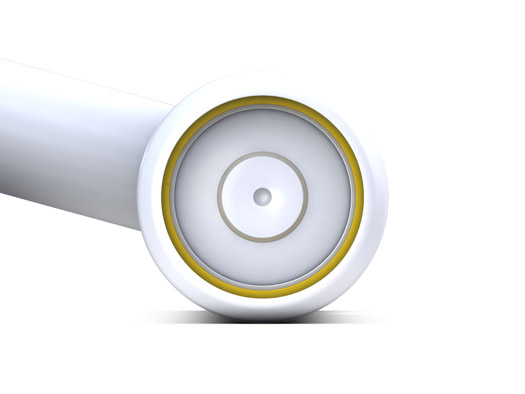

Fahrradschloss
Ein Ring mit umgekehrten Entfernungskerben kann nicht mehr ausgebaut werden und ist dennoch einfach einzubauen. Der grosse Querschnitt der Spirolox(R) Sicherungsringe erh"oht zus"atzlich den Widerstand gegen ein gewaltsames Aufbrechen des Schlosses.
Planetengetriebe
Ein zweilagiger Flachdraht-Sicherungsring arbeitet als Wellensicherung. Dadurch werden die Zahnr"ader auf den Wellen gesichert, sobald das Getriebe rotiert. Der Sicherungsring sitzt in einer Standard-Geh"ausenut.

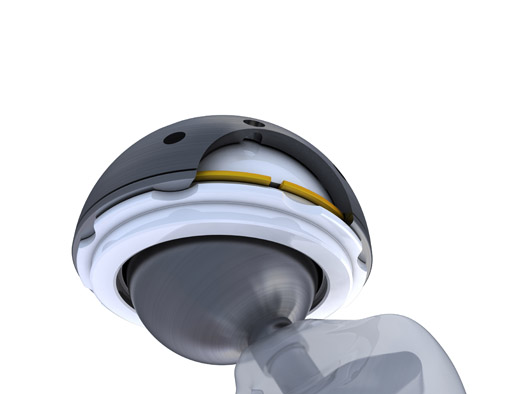

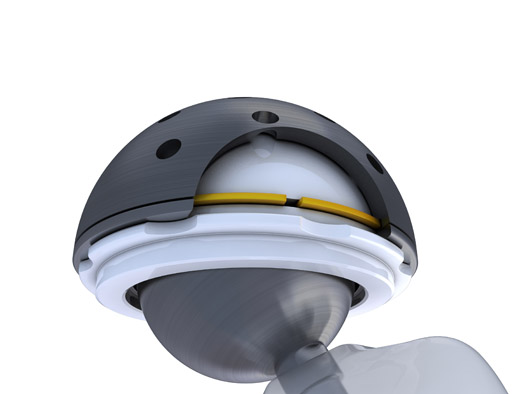

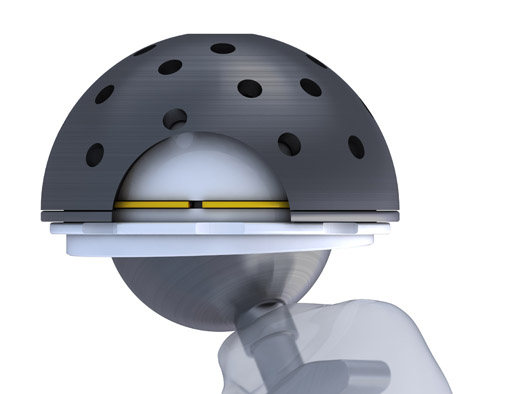

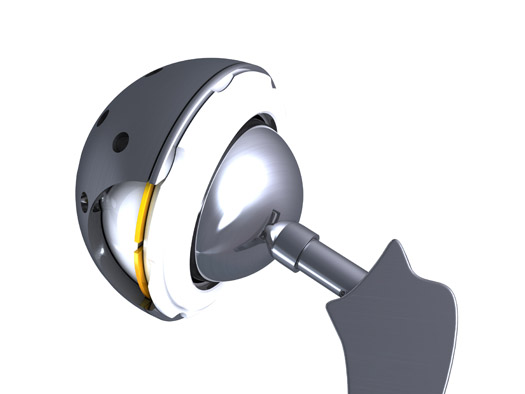

Hüftprothese
Für medizinische Anwendungen stehen Standardmaterialien wie AISI 316 Edelstahl zur Verfügung. Sonderanfertigungen sind auch in speziellen Materialien wie Titan erh"altlich.

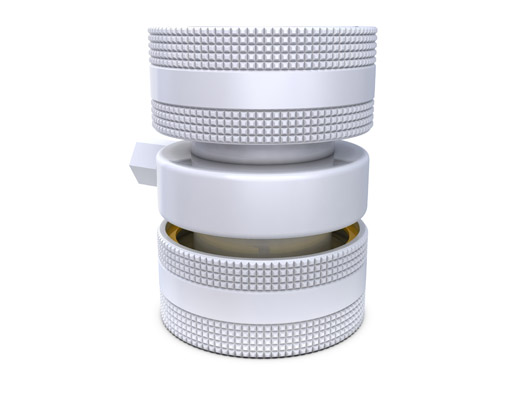

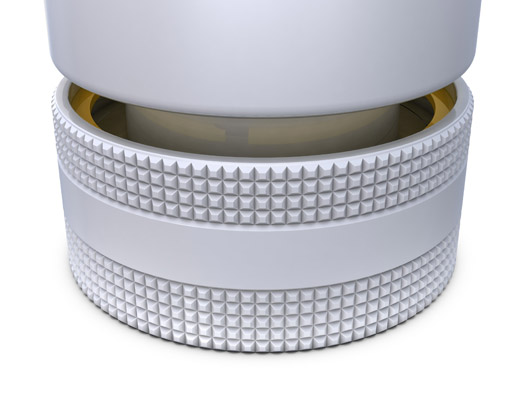

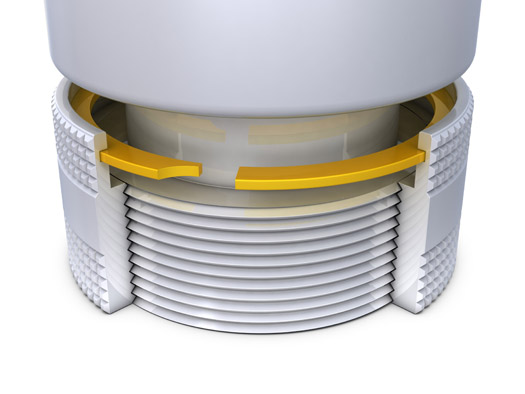

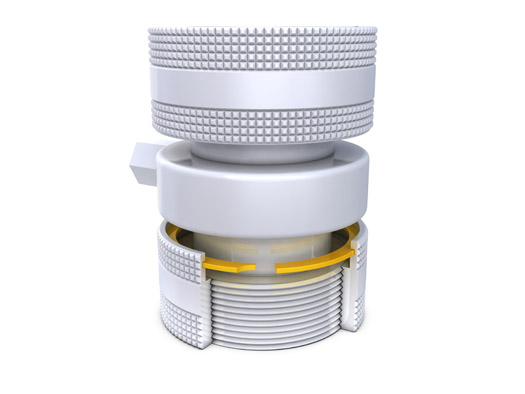

Schlauch-Fitting
Um die Verschlusskappe auf der Schraubverbindung zu halten, wird ein Flachdraht-Sicherungsring mit einer Windung in eine schmale Nut in der Kappe gelegt. Die spezielle Ausführung der Flachdrahtkanten mit scharfen Ecken gew"ahrleistet einen sicheren Sitz des Ringes in der Nut der dünnwandigen Kappe.

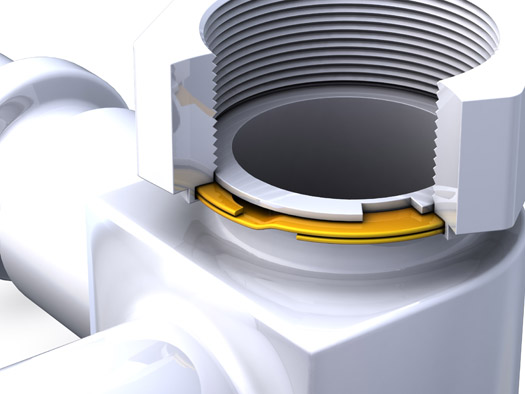

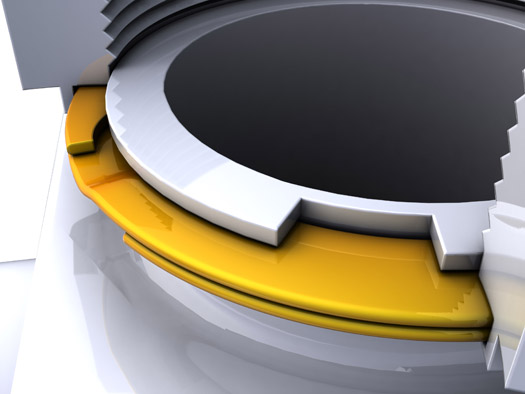

Pneumatik-Fitting
Ein spiraler Sicherungsring mit zwei Windungen sitzt in den Nuten der zu verbindenden Bauteile und gew"ahrleistet durch einen 360 ° geschlossenen Umfang eine dauerhaft formschlüssige Verbindung. Da der Ring sowohl in der Welle als auch in der Bohrung installiert wird , sprechen wir hier von einem ID/OD Lock. Durch diese Konstruktion werden die zwei Komponenten zusammengehalten und k"onnen sich dennoch unabh"angig voneinander drehen.

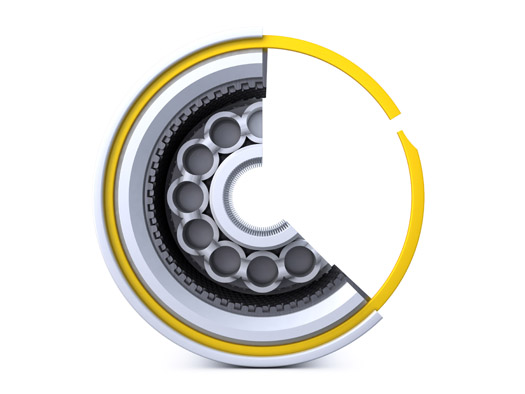

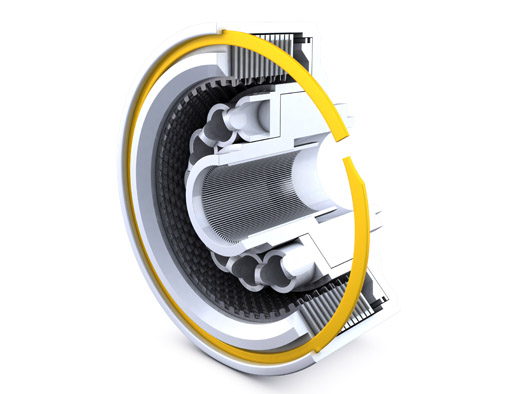

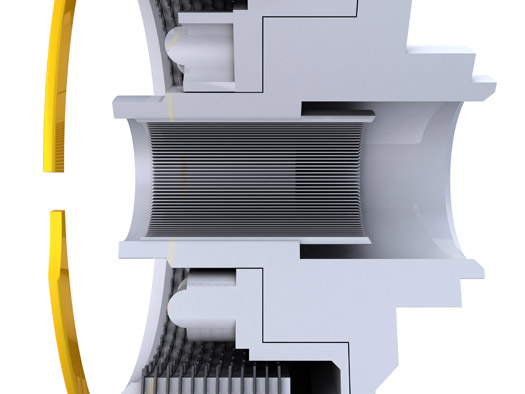

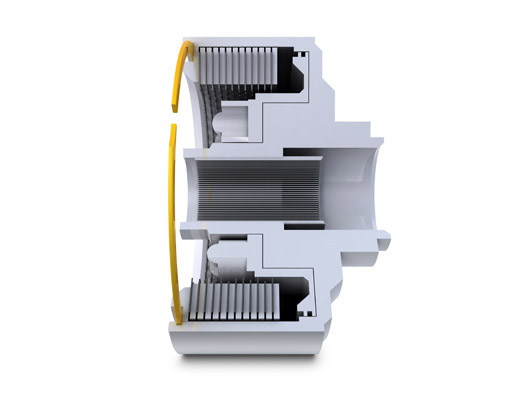

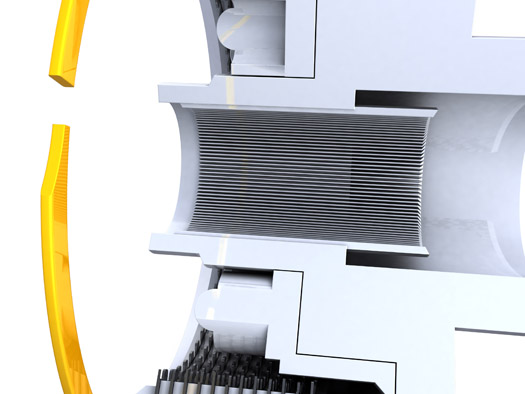

Pneumatische Kupplung
Die inneren Bestandteile dieser Kupplung werden durch einen China Wave Spring Schnappring positioniert. Aufgrund von h"aufig notwendigen Wartungsintervallen im Feldeinsatz wird der Schnappring wegen seiner einfachen Demontage als ideale L"osung eingesetzt.

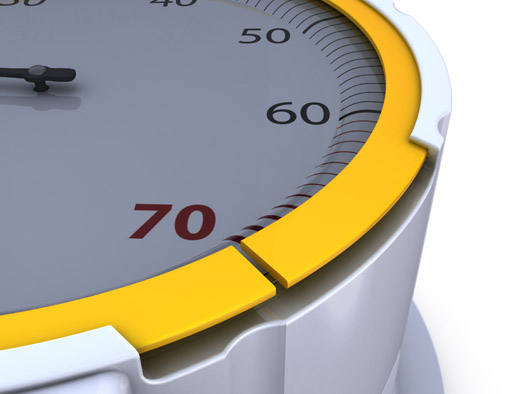

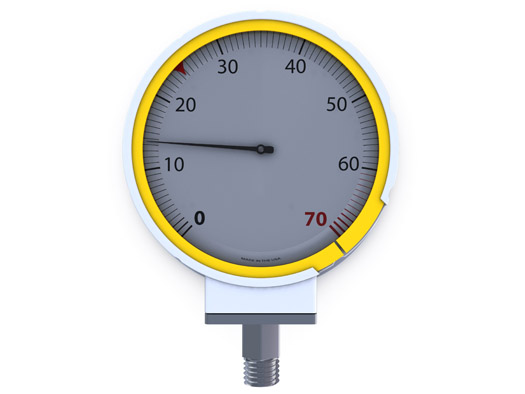

Manometer
Ein einlagiger Flachdraht-Sicherungsring sitzt in einer schmalen Nut und gew"ahrleistet einen leichten Druck auf die Glaslinse des Druckmessers. Durch das besondere Design des Sprirolox Sicherungsringes wird der Druck optimal über den gesamten Umfang verteilt, sodass kein Bruch der Linse zu erwarten ist.

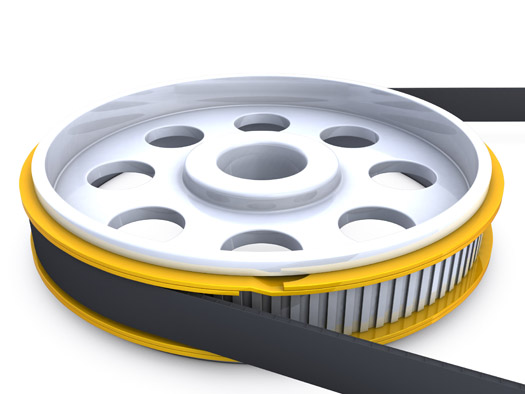

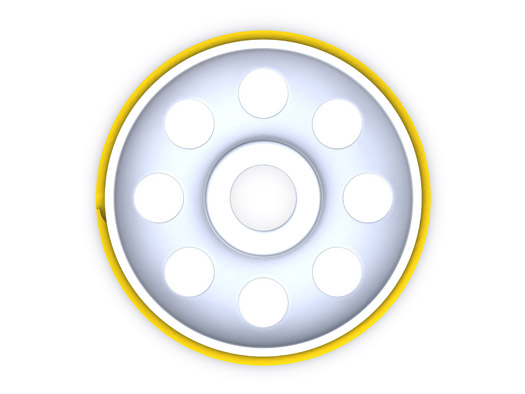

Riemenscheibe
Zwei Spirolox(R) Sicherungsringe bieten 360-Grad-Seitenw"ande an beiden Seiten der Steuerriemenscheibe. Durch dieses Design sind keine zus"atzlichen Seitenw"ande mehr n"otig, die sonst sehr aufw"andig zu fertigen sind. Mit den Entfernungskerben k"onnen die Ringe schnell für einen einfachen Austausch des Riemens ausgebaut werden.

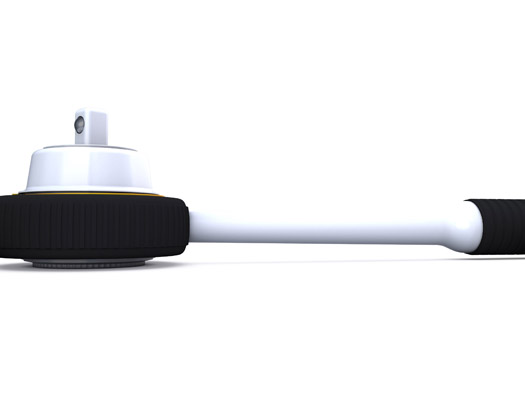

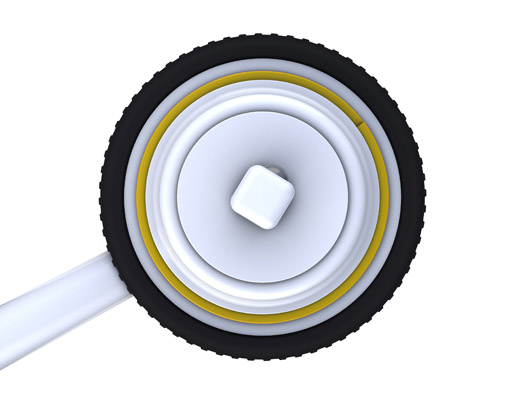

Ratsche
Dieser eineinhalb-lagige Spirolox(R) Sicherungsring sichert die internen mechanischen Komponenten der Ratsche. Durch die zus"atzliche halbe Lage ergibt sich eine zus"atzliche Kraft, die verhindert, dass sich der Ring verschiebt, sollte die Ratsche einmal herunterfallen.
Drehdurchführung
Der einheitliche Querschnitt der Spirolox(R) Sicherungsringe erlaubt einen Einbau in der Baugruppe, ohne die Gegenstücke in der Baugruppe zu behindern. Der Ring leitet die auf die gesamte Baugruppe einwirkende Kraft über den Lagerk"afig an die Wellenfeder weiter. Dadurch erh"alt die Drehdurchführung mehr Flexibilit"at und Stabilit"at.

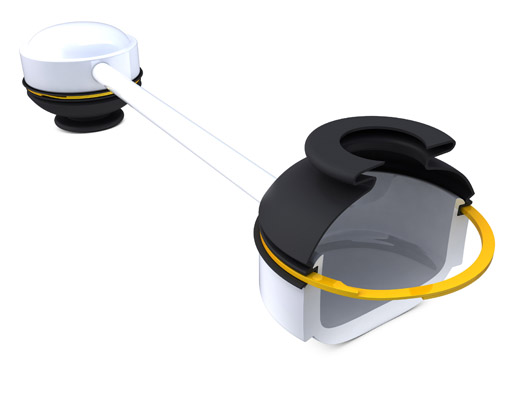

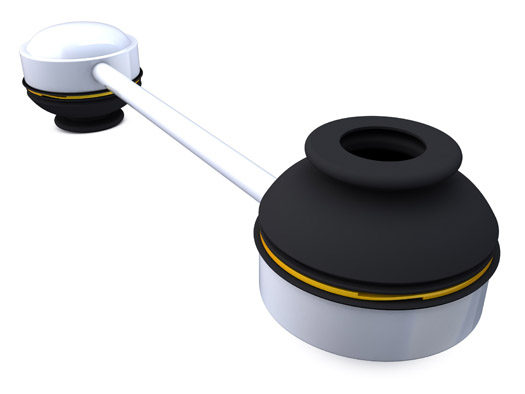

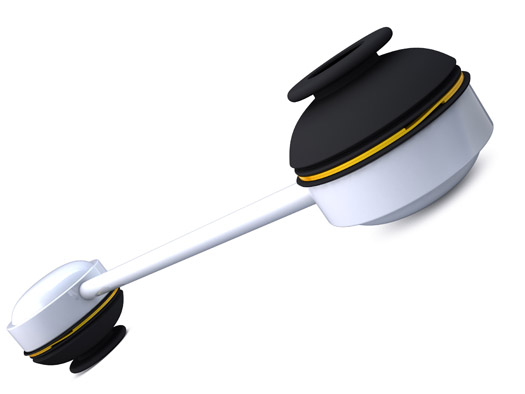

Gummitülle
Ein zweilagiger Spirolox(R) Sicherungsring klemmt die Gummitülle in die Nut und schafft so eine nahezu perfekte Dichtung für Flüssigkeiten. Der Sicherungsring wurde entgratet, damit er den Gummi nicht besch"adigt.

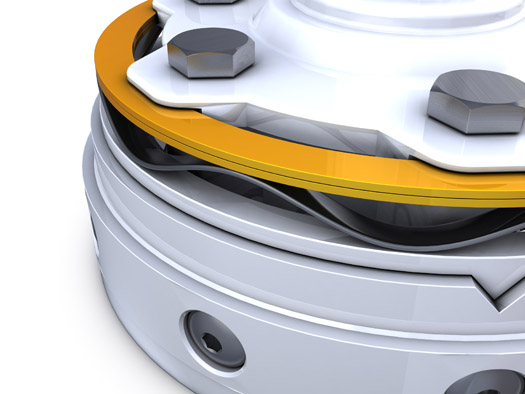

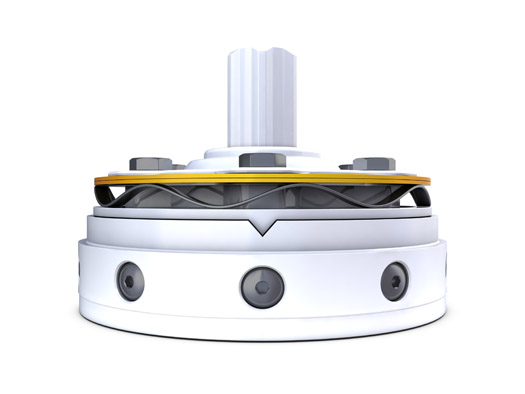

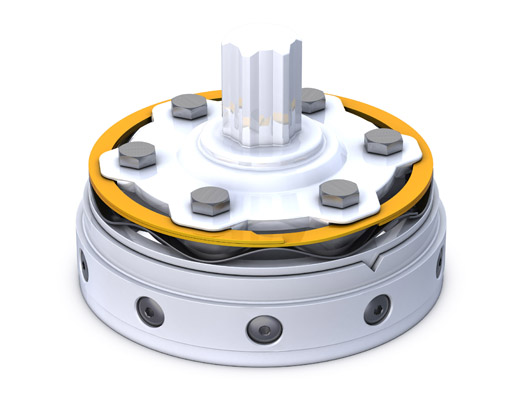

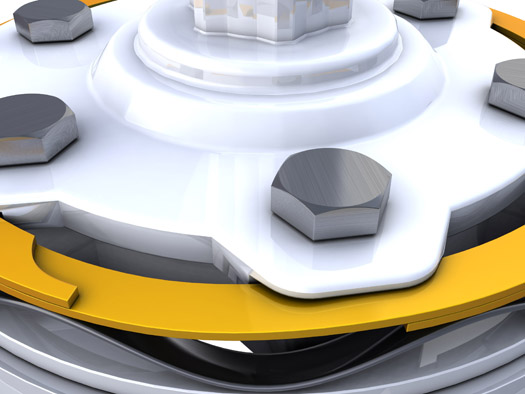

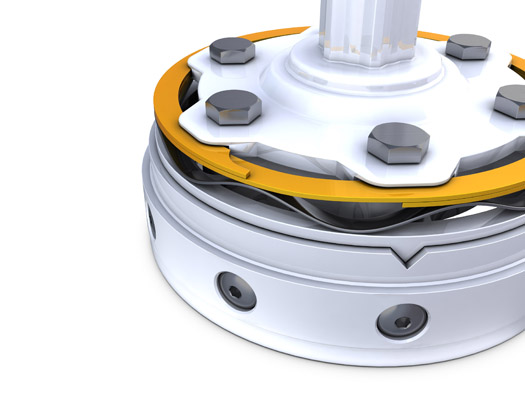

Rutschkupplung
In dieser Anwendung bietet der Spirolox(R) Sicherungsring eine widerstandsf"ahige Auflagefl"ache für die Wellenfeder. Bei Bedarf kann der Ring unkompliziert ausgetauscht werden. Wenn das Drehmoment der Kupplung die Kraft der Wellenfeder übersteigt, beginnen die beiden Hauptkomponenten, sich unabh"angig voneinander zu drehen und einen Rutschmechanismus in Gang zu setzen. Sobald das Drehmoment geringer wird und einen bestimmten Grenzwert unterschreitet, sperren die Kerben erneut die Einheit, um die Kraft von einem Ende zum anderen zu übertragen.
Lagervorspannung mit einem Wellenring
Dieser Sicherungsring mit der zus"atzlich eingebrachten axialen Wellenform h"alt die Baugruppe zusammen und spannt den Lagerk"afig vor. Das reduziert die Vibrationen, die durch hohe Drehgeschwindigkeiten ausgel"ost werden.
