Spezifizieren von Teilenummern

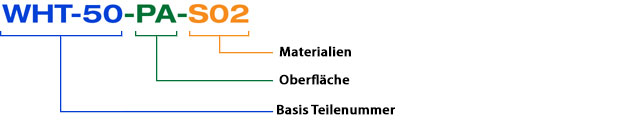

In den folgenden Tabellen finden Sie die von China Wave Spring verwendeten Teilbezeichnungen.
| Sicherungsring-Serie | Innen | Aussen |
|---|---|---|
| Leicht | VH | VS |
| Leicht* | VHM | VSM |
| Mittelschwer | WH | WS |
| Mittelschwer bis schwer | WHT | WST |
| Schwer | WHM | WSM |
| Schnappring | FHE | FSE |
| Hoopster | HH/HHU | HS |
| HHM*/HHMU* | HSM* | |
| Raumfahrt* | EH | ES |
| DIN-Serie | DNH | DNS |
| Schnappring* | FH | FS |
| Wellenring | WHW | WSW |
| * Metrische Teile | ||
| Wellenfedern-Serie | Pr"afix |
|---|---|
| Standard, einlagig | SSR |
| Lagervorspannung* | SSB |
| Enger Bereich, einlagig | SSR-N |
| Beilagscheibe | SSRS |
| Crest-to-Crest | C |
| Crest-to-Crest* | CM |
| Crest-to-Crest mit parallelen Enden | CS |
| Crest-to-Crest mit parallelen Enden* | CMS |
| WAVO | RW |
| * Metrische Teile | |
| Standard-Oberfl"ache | Bezeichnung |
|---|---|
| "Olgetaucht | Keine (Standard für Kohlenstoffstahl) |
| Dampfentfettet & Ultraschallgereinigt | Keine (Standard für Edelstahl) |
| Spezielle Oberfl"ache | Bezeichnung |
| Passiviert | PA |
| Brüniert | BA |
| Phosphatbeschichtung | PS |
| Kadmiumplattiert | CD |
| Vibrationsentgratet | DV |
| Auf der Oberfl"achen-Seite finden Sie weitere Informationen. | |
| Standardmaterial | Bezeichnung |
|---|---|
| Kohlenstoffstahl SAE 1070-1090 | Keine |
| Edelstahl 1.4319 (Sicherungsringe) | S02 |
| Edelstahl 1.4401 (Sicherungsringe) | S16 |
| 17/7 PH CH900 Edelstahl (Wellenringe) | S17 |
| Spezialmaterial | Bezeichnung |
| Inconel X-750 | INX |
| A286 | A86 |
| Berylliumkupfer | BEC |
| Phosphorbronze | PHB |
| Elgiloy | LGY |
| In der Materialtabelle finden Sie weitere Informationen. | |
