Lastaufnahme

Das Verst"andnis der Lastaufnahme eines China Wave Spring Sicherungsrings erfordert Berechnungen sowohl für die Ringabscherung als auch die Nutverformung; die Beschr"ankung entspricht dem kleineren Wert der zwei Berechnungen. Die Formeln zur Lastaufnahme berücksichtigen keine dynamische oder exzentrische Belastung. Sollte diese Art von Belastung vorhanden sein, ist der ordnungsgem"asse Sicherheitsfaktor anzuwenden und das Produkt zu testen. Zudem sollte die Nutgeometrie und der Kantenabstand berücksichtigt werden. Unter sch"adlichen Betriebsbedingungen wird die wirkliche Ringleistung am besten durch Austesten bestimmt.

Ringabscherung

Obwohl Ringabscherungen im Allgemeinen nicht mit China Wave Spring Sicherungsringen in Verbindung gebracht werden, kann dies eine konstruktive Einschr"ankung darstellen, wenn geh"arteter Stahl als Nutmaterial eingesetzt wird. Die Lastaufnahme des Rings auf der Basis der Ringabscherung ist in unseren Tabellen für Standardringe aufgeführt. Diese Werte basieren auf einer Scherfestigkeit von Kohlenstoffstahl mit einem empfohlenen Sicherheitsfaktor von 3.

Die Lastaufnahme auf der Basis der Ringabscherung muss mit der Lastaufnahme der Nutverformung verglichen werden, um zu bestimmen, welcher von beiden der konstruktiv einschr"ankende Faktor ist.

Nomenklatur

P_G = Zul"assige Lastaufnahme auf der Basis der Nutverformung (Pfund)
D = Wellen- oder Geh"ausedurchmesser (zoll)
d = Nuttiefie (zoll)
S_Y = Streckgrenze des Nutmaterials (psi)
K = Sicherheitsfaktor (es wird 3 empfohlen)

Nutverformung

Nutverformungen sind mit Abstand die h"aufigsten konstruktiven Einschr"ankungen bei Sicherungsringen. Eine dauerhafte Nutverformung tritt auf, wenn der Ring beginnt, sich zu verwinden. Mit steigendem Verwindungswinkel vergr"ossert sich der Durchmesser des Rings. Schliesslich wird der Ring konkav gew"olbt und aus der Nut gepresst (gerollt). Hier finden Sie eine konservative Interpretation: Mit folgender Gleichung wird der Punkt der ersten Verformung der Nut berechnet. Dies stellt keinen Ausfall dar, der erst bei einem viel h"oheren Wert auftritt. Es wird ein Sicherheitsfaktor von 2 empfohlen. Die Lastaufnahme des Rings auf der Basis der Nutverformung ist in unseren Tabellen für Standardringe aufgeführt.

Nomenklatur

P_G = Zul"assige Lastaufnahme auf der Basis der Nutverformung (Pfund)
D = Wellen- oder Geh"ausedurchmesser (zoll)
d = Nuttiefe (in)
S_Y = Streckgrenze des Nutmaterials (psi)
K = Sicherheitsfaktor (es wird 2 empfohlen)

Nutradius

Um eine maximale Lastaufnahme zu gew"ahrleisten, muss die Nut über Ecken im rechten Winkel und gesicherte Komponenten verfügen. Zus"atzlich müssen die gesicherten Komponenten immer senkrecht zur Ringnut sein, damit eine einheitliche konzentrische Last gegen die gesicherten Komponenten drückt. Der Radius an der Nutsohle sollte die entsprechenden Werte in der Tabelle nicht übersteigen.

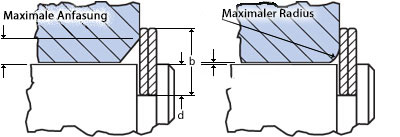

Gesicherte Komponente

Maximale Anfasung = 0,375 (b-d)
Maximaler Radius = 0,5 (b-d)

Die gesicherte Komponente besitzt idealerweise Ecken im rechten Winkel und drückt den Ring so weit wie m"oglich an das Geh"ause oder die Welle. Der maximal empfohlene Radius oder die an der gesicherten Komponente zul"assige Anfasung k"onnen mit den Formeln links berechnet werden.

Nomenklatur

b = Radiale Drahtbreite (zoll)
d = Nuttiefe (zoll)

Kantenabstand

Ringnuten, die sich nahe dem Ende einer Welle oder eines Geh"auses befinden, sollten für eine maximale St"arke einen angemessenen Kantenabstand haben. Es sollte sowohl auf Abscherung als auch auf Verformung geprüft werden, und es ist der gr"ossere Wert für den Kantenabstand auszuw"ahlen. Im Allgemeinen kann man sich dem minimalen Kantenabstand durch einen Wert ann"ahern, der dem Dreifachen der Nuttiefe entspricht.

Nomenklatur

z = Kantenabstand (zoll)
P = Last (Pfund)
D_G= Nutdurchmesser (zoll)
S_Y = Streckgrenze des Nutmaterials (psi)
d = Nuttiefe (Pfund)
K = Sicherheitsfaktor (es wird 3 empfohlen)
