CAD-Modelle

Anleitung zum Herunterladen

• Kennen Sie die Teilenummer?
  • Geben Sie Ihre Teilenummer in "Nach Teilenummer suchen" rechts an
• Sind Sie sich unsicher bezüglich der Teilenummer?
  • Verwenden Sie das rechte Suchmenü, um eine "Suche nach Durchmesser" zu starten
• Klicken Sie auf die gewünschte Teilenummer in der Suchtabelle
• Auf der Teile-Seite füllen Sie das Formular "CAD-Modell herunterladen" unten rechts aus
• W"ahlen Sie links das Material und geben Sie die CAD-H"ohe ein (nur Wellenfedern)
• W"ahlen Sie "Direkt einfügen", um Ihre Komponente als parametrische Funktion in ein leeres Dokument einzufügen. Bei dieser Methode muss eine CAD-Sitzung ge"offnet und es muss ein kostenloses Java Plug-in installiert sein.
• W"ahlen Sie "CAD herunterladen", um ein 2D- oder 3D-CAD-Dokument oder eine Grafik herunterzuladen. Eine ZIP-Datei mit dem Modell und den Anweisungen wird für den Download vorbereitet. Bestimmte Formate erfordern Makros. Für Hilfe oder n"ahere Informationen siehe die Anleitungen.
• Bei Fragen oder Problemen wenden Sie sich bitte an cad@wavesprings.vip

Beispiel

• Nach einer Suche nach Durchmesser oder Suche nach Teilenummer werden Sie zur Teilsuchtabelle weitergeleitet. W"ahlen Sie das Teil in der Tabelle aus, indem Sie auf die Teilenummer klicken.

• Nach dem Klicken auf die Teilenummer werden Sie zur Teile-Seite weitergeleitet. Füllen Sie das Formular "CAD-Modell herunterladen" aus und aktivieren Sie die Cookies; dadurch müssen Sie dieses Formular nur einmal ausfüllen.

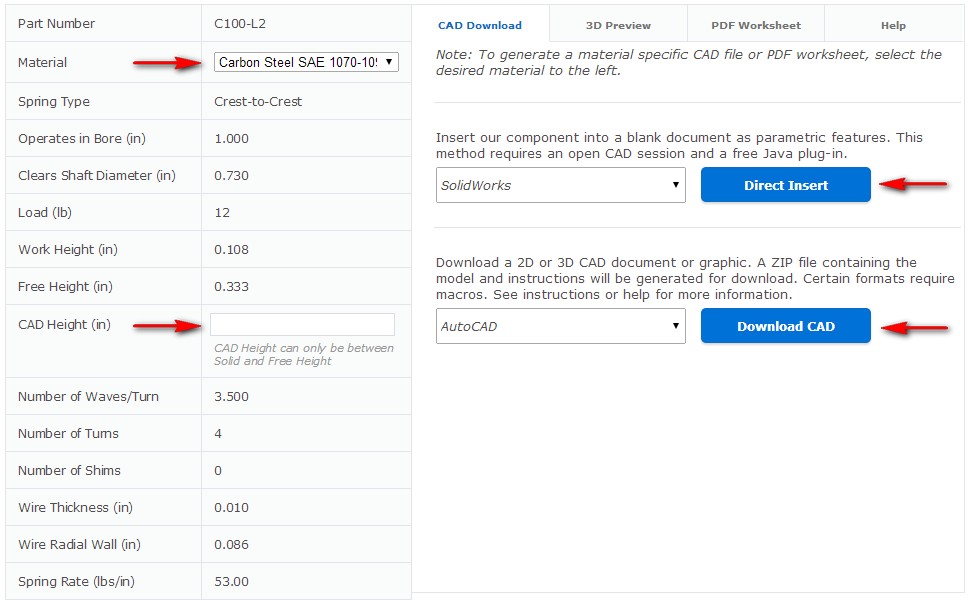

• Nachdem Sie das Formular eingereicht haben, w"ahlen Sie das Material und geben die CAD-H"ohe ein (nur Wellenfedern); w"ahlen Sie anschliessend Ihr Format und klicken Sie auf "Direkt einfügen" oder "CAD herunterladen".
